Поиск-410 Мастер комплект с генератором ГК-мини — трассодефектоискатель

Поиск-410 Мастер комплект с генератором ГК-мини — трассодефектоискатель
Артикул: 715042
Модель: Поиск-410 Мастер комплект с генератором ГК-мини
Бренд: СВЯЗЬПРИБОР

писание трассодефектоискателя Поиск-410 Мастер комплект с генератором ГК-мини:

Трассо-дефектоискатель Поиск-410 Мастер – выполнен в виде легкого моноблока с высокой механической надежностью, исключительно удобен в сложных городских условиях и на труднопроходимых трассах, при поиске связных, силовых кабелей, нефте-газо-трубопроводов, на железной дороге.

Трассо-дефектоискатель Поиск-410 Мастер в активном режиме работает на частотах 273 Гц, 2 187,5 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапазоне от 200 до 3999 Гц с применением стороннего генератора сигналов.

В пассивном режиме трассо-дефектоискатель применяется для обнаружения сигналов с частотами в полосе от 10 до 20 000 Гц, а также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Режимы работы

Уникальный режим «КАРТА КАБЕЛЯ» показывает на экране карту исследуемой местности с расположением кабеля. Этот режим содержит только легкую для чтения графическую информацию, удобную для быстрого и уверенного поиска трассы.

Кабель слева от измерителя. Стрелка на экране изображает кабель с направлением сигнала по нему. Стрелка слева от перекрестья - кабель слева от измерителя.

Кабель справа от измерителя - стрелка справа от перекрестья.



При приближении к кабелю стрелка приближается к перекрестью, причем точность поиска возрастает: вертикальный датчик определяет положение кабеля с точностью, как при поиске "по минимуму". Сигнал при этом возрастает. Длина стрелки играет роль индикатора: растёт вместе с сигналом, пропадает в паузе. Кабель точно под датчиком - стрелка совпадает с перекрестьем.



Когда стрелка совпадает с перекрестьем и кабель находится точно под датчиком, можно измерить глубину залегания без ошибок позиционирования

Еще одно замечательное свойство стрелки: по направлению сигнала она ведет контроль кабеля «свой-чужой». Если измеритель обнаружил в зоне поиска "чужой" кабель, раздается звуковой сигнал и стрелка меняет направление на обратное (сигнал по "чужим" коммуникациям возвращается к генератору).

Классический режим. Поиск кабеля по максимуму или по минимуму сигнала. Полоска играет роль индикатора, показывая величину сигнала и пропадая в паузе. Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа).

Спектр. Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция «живой звук»: в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска.



НЧ-ВЧ метод служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц - 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты).



Фаза. Фазовый двухчастотный метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм. Чужой генератор. Приемник может настраиваться на частоту «чужого» генератора (не из комплекта). Режим можно использовать, например, для поиска места прожига силового кабеля с мощным силовым генератором.

Чужой генератор. Приемник может настраиваться на частоту «чужого» генератора (не из комплекта). Режим можно использовать, например, для поиска места прожига силового кабеля с мощным силовым генератором.



Назначение трассодефектоискателя Поиск-410 Мастер комплект с генератором ГК-мини:

Трассо-дефектоискатель Поиск-410 Мастер предназначен для:

  • Поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
  • Контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места обрыва или короткого замыкания;
  • Контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей;
  • Поиска, контроля положения и определения глубины залегания трассы силовых кабелей с током промышленной частоты (50 Гц);
  • Поиска трасс с применением миниатюрного генератора ЛИС (26 250 Гц);
  • Поиска трасс с применением генератора сигналов с частотой от 200 до 3999 Гц.
  • Поиска трасс по широкополосному шуму и анализа его спектра;
  • Локализации повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами;
  • Определения координат трассоискателя (при наличии модуля ГЛОНАСС/GPS в составе приёмника), измерение глубины и сигнального тока с одновременной записью в файл.

Особенности трассодефектоискателя Поиск-410 Мастер комплект с генератором ГК-мини:

  • Уникальный режим поиска: карта кабеля с расположением кабеля относительно измерителя - с точностью поиска "по минимуму" и одновременным контролем кабеля "свой-чужой";
  • Традиционный поиск по максимуму и минимуму с непрерывным цифровым контролем глубины залегания и тока;
  • Спектр принимаемого сигнала и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных кабелей и нефте-газо-трубопроводов; для ШЧ(РЖД);
  • Фильтр на 50 Гц;
  • Двухчастотные бесконтактные методы поиска повреждений изоляции (НЧ-ВЧ, фаза);
  • Функция "чужой генератор" для работы на любой частоте;
  • Новые функции ЭНЕРГОКАРТА, МАКСИМУМ.

Технические характеристики трассодефектоискателя Поиск-410 Мастер комплект с генератором ГК-мини:

Параметр Значение
Активные частоты 2187,5 ± 1 Гц
273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска 6562,5 ± 1 Гц
Полоса пропускания по уровню -3 дБ (не более) Для частоты 6562,5 Гц 45 Гц
Для частоты 2187,5 Гц 15 Гц
Для частоты 273,5 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы 6 м
Точность измерения глубины ±5% + 10 см
Точность отыскания 10 см
Поиск повреждения изоляции с переходным сопротивлением 0 – 10 кОм
Полоса пропускания без фильтра 10 ÷ 20 000 Гц
Время непрерывной работы (не менее) 13 ч
Электропитание: встроенные аккумуляторы 4 штуки АА, Ni-Mh, 2,3 А/ч
Время зарядки аккумуляторной батареи (не более) 4 ч
Габаритные размеры прибора 257 х 88 х 685 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 1,9 кг
Условия эксплуатации Температура окружающей среды -20 ÷ 50oС
Относительная влажность воздуха До 90% при 30oС
Атмосферное давление 86 ÷ 106 кПа

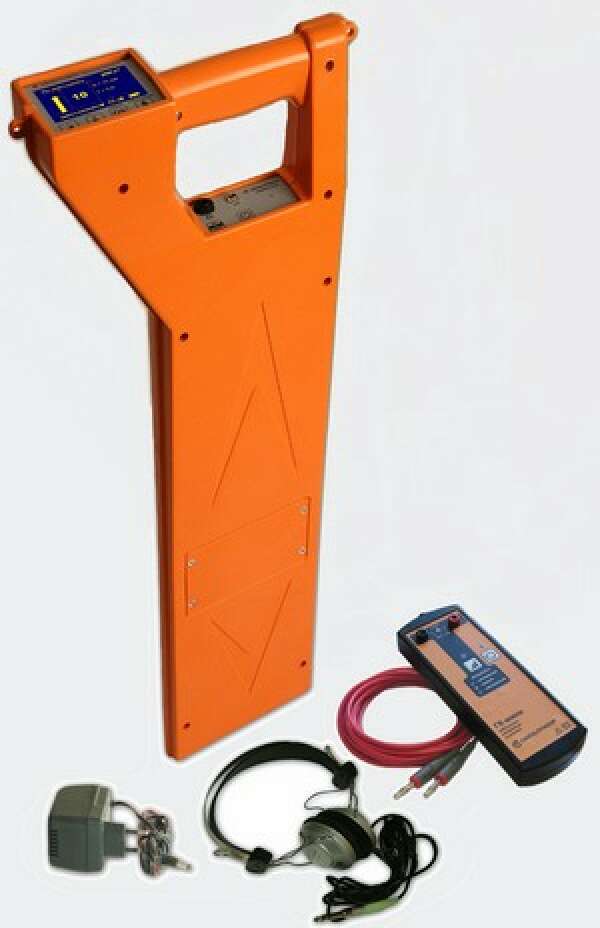

Комплект поставки Поиск-410 Мастер комплект с генератором ГК-мини

Наименование Количество
1 Приемник
  Приемник ПОИСК-410 Мастер 1
  Руководство по эксплуатации 1
  Аккумулятор Ni-Mh «АА» 6
  Сетевой адаптер 12В 1
2 Генератор
  Генератор ГК-Мини 1
  Руководство по эксплуатации ГК-Мини 1
  Сумка для переноски генератора ГК-Мини 1
  Провод для подключения генератора к нагрузке 1

Дополнительная комплектация Поиск-410 Мастер комплект с генератором ГК-мини

(Поставляется за отдельную плату)

Наименование
1 Наушники
2 Сумка для наушников
