Технические характеристики ИСО-1:
Диапазон измерения Rx |
Разрешающая способность |
Погрешность (% от конечного значения диапазона измерения) |
Измерительный ток |
2 mΩ |
1 μΩ |
0,2 |
5 A |
20 mΩ |
10 μΩ |
0,2 |
5 A |
200 mΩ |
100 μΩ |
0,2 |
5 A |
2 Ω |
1 mΩ |
0,2 |
2,5 A |
20 Ω |
10 mΩ |
0,2 |
250 mA |
200 Ω |
100 mΩ |
0,2 |
25 mA |
Прибор имеет шесть пределов измерения - 2 mΩ, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω.
Номинальный измерительный ток равен 5 А на пределах измерения 2, 20 и 200 mΩ, 2.5 А на пределе 2 Ω, 250 mA на пределе 20 Ω и 25 mA на пределе 200 Ω. Предусмотрена возможность регулировки измерительного тока в диапазоне от 20 до 100 % номинального значения (для работы с аккумуляторами малой емкости).
В приборе применяется режим форсированой установки тока насыщения при включении и режим поглощения энергии ЭДС самоиндукции, возникающей при отключении. На время гашения поля включается звуковая и световая индикация, работающая вплоть до прекращения тока в цепи.
Питание прибора - от внешнего сетевого источника постоянного тока напряжением 12 V , 5А
Средний потребляемый ток:
- 3 А на пределах 2, 20, 200 mΩ;
- 1.5 А на пределе 2 Ω;
- менее 500 mА на пределах 20 и 200 Ω;
- менее 300 mА при отключенном токе нагрузки и включенном термостате;
Допустимая длина измерительных проводов при сечении не менее 1.5 мм2, определяется предельным суммарным сопротивлением пары в токовой цепи не более 1 Ω.
Конструктивное исполнение прибора ИСО-1:
Прибор выполнен в металлическом корпусе.

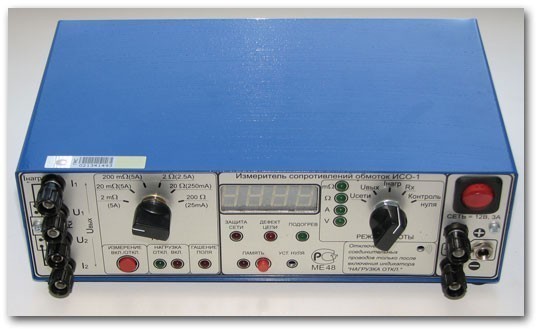

На передней панели расположены: органы управления, цифровой индикатор, клеммы питания, клеммы подключения к измеряемой цепи по четырехпроводной схеме.
Габаритные размеры прибора - 250х170х80 мм.
Масса прибора без источника питания - не более 1.6 кг.
Продолжительность непрерывной работы - 8 час в сутки.
